類型:

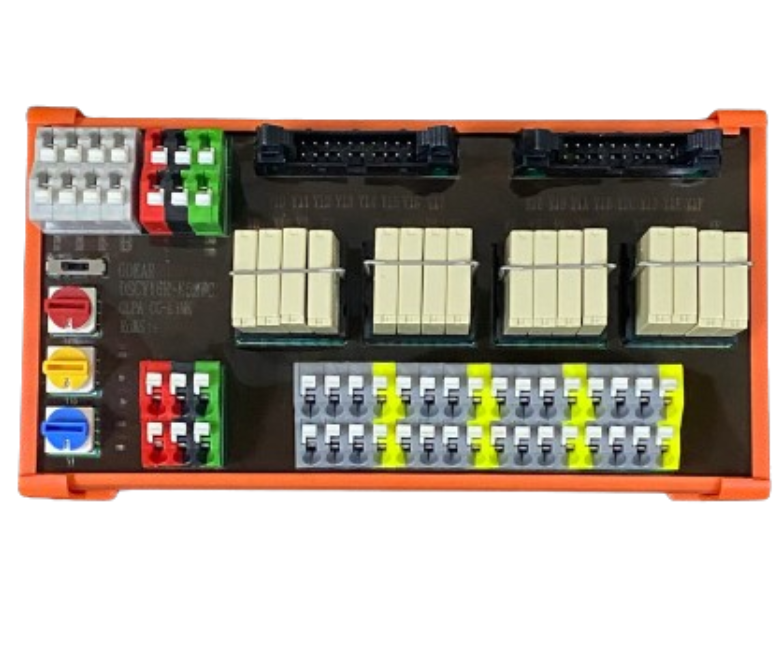

DSCY16R-K5MWC

如需了解產品資訊歡迎來電洽詢或E-Mail詢問!!

            (台灣)TEL:+886-2-85122893 E-Mail:odear@e-odear.com.tw

            (上海)TEL:+86-21-34666301 E-Mail:service@proficient-pfc.com

 DSCY16R-K5MWC

 可輸出點數

32  (Relay)

外型尺寸

164mm

87mm

網路傳輸線規格















CC-LINK-P-nM*2



接頭規格

 IDC 20Pin  (牛角座) *2

端子規格

彈片式端子

Relay規格

輸入

操作線圈 (繼電器的每一個點)

額定電壓(V)

24VDC

額定電流(A)

1mA

線圈電阻(Ω)

4602Ω±10%

動作電壓(V)

18VDC

復位電壓(V)

2.4VDC

最大容許電壓(V)

31.2VDC

額定消耗功率(mW)

120 mW

輸出

開關部 (繼電器的每一個點)





觸點結構

1a

觸點接觸電阻(初始)

100mΩ(Voltage drop through the 6VDC / 1A France)

額定控制容量(電阻負載)

5A 250V AC  5A 30V DC

最大允許功率

1250VA , 150W

最大允許電流

5A

最大允許電壓

250V AC  110V DC

最小適用負載

5VDC 100mA

  COM

最大允許電流

5A

  壽命

機械壽命

20 million cycles , 300 cycles / minute

電器壽命

5A , 250V AC , 30K cycles , 6 cycles / minute

DSCY16R-K5MWC 設計規範
